三通螺纹球阀产品概述: 1.三通螺纹球阀公称压力:1.6-6.4MPa ， 2.适用温度范围:-20~232℃~350℃ ， 3.适用介质:水、油、气及某些腐蚀性液体W.O.G。 4.适用范围：啤酒、饮料、 乳品、制药、生物工程等。 5.螺纹类型:G.NPT.BSPT.BSP.DIN259/2999 三通螺纹球阀主要材料: 序号NO | 零件名称 | 材质 | 1 | 阀体 | 不锈钢CF8M/CF8 | 2 | 阀盖 | 不锈钢CF8M/CF8 | 3 | 球 | 不锈钢CF8M/CF8 | 4 | 球垫 | 聚四氟乙烯PTFE | 5 | 阀杆 | 不锈钢CF8M/CF8 | 6 | 填料 | 聚四氟乙烯PTFE | 7 | 中口 | 聚四氟乙烯PTFE | 8 | 大薄片 | 聚四氟乙烯PTFE | 9 | 压盖螺母 | 不锈钢CF8M/CF8 | 10 | 手柄 | 不锈钢CF8M/CF8 | 11 | 流向指示牌 | ALUMINUM | 12 | 华司 | 不锈钢CF8 | 13 | 螺帽 | 不锈钢CF8 | 14 | 锁定装置 | 不锈钢CF8 | 15 | 皮套 | 塑料 | 16 | 盲盖 | 不锈钢CF8M/CF8 |

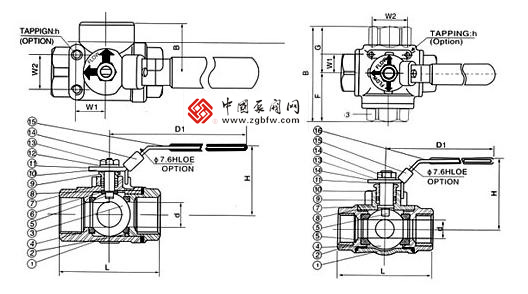

三通螺纹球阀结构图 三通螺纹球阀主要尺寸 SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h | 重量WT(g) | 1/2" | 12.7 | 75 | 59 | 126 | 71.0 | 235 | 37.5 | 22.4 | 35.0 | 10-24UNC | 530 | 3/4" | 16 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35.0 | 10-24UNC | 725 | 1" | 20 | 100 | 80 | 145 | 102.0 | 505 | 51.5 | 22.4 | 35.0 | 10-24UNC | 1000 | 11/4" | 25 | 115 | 90 | 145 | 108.5 | 510 | 57.5 | 25.4 | 38.0 | 10-24UNC | 2000 | 11/2" | 32 | 125 | 96 | 204 | 121.0 | 580 | 63.0 | 25.4 | 38.1 | 1/4-20UNC | 3000 | 2" | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 73.0 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
|
